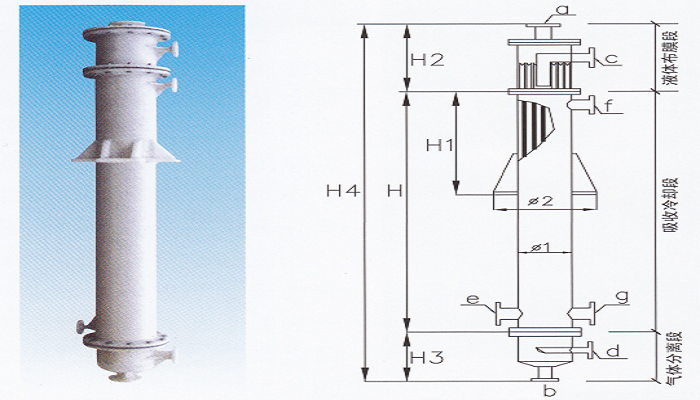

石墨改性聚丙烯降膜式吸收器是我國近期發展起來的新型吸收器。本設備的結構按其所起作用分為兩部分。上部固定管板以下為冷卻吸收段 ，其結構和一般固定管板換熱器基本相同。管內走吸收劑及吸收氣體，管間走冷卻劑；上部固定管板以下稱為吸收器頭部，內有分布裝置，保證吸收劑均勻地分布到每根吸收管內，并在管內壁形成薄膜往下流。本設備屬濕壁式表面吸收裝置，適用于伴隨放熱的易溶腐蝕性氣體（如HC1，SO2等）的吸收。操作時吸收劑通過布膜器沿垂直列管內壁以薄膜狀下降，氣體自上而下（并流）或自下而上（逆流）通過內管空間，氣液兩相在流動的液膜上進行傳質。列管外通冷卻劑以除去吸收過程中放出的熱量。與石墨膜式吸收器相比，具有以下特點：

一、耐腐蝕性能好：它具有優良的耐化學腐蝕性，對于無機化合物不論酸、堿、鹽溶液除去有強氧化性的物料外，溫度直到100℃都對其無破壞作用。對幾乎所有溶劑在室溫下均不溶解，一般烷、醇、醛、酮、酸等介質均可使用。它的外殼是聚丙烯，有在腐蝕性氣體的環境中不被腐蝕。而石墨膜吸收器的外殼和緊固件都是鐵的，早腐蝕性氣體的環境中很快被腐蝕而報廢。

二、重量輕：由于聚丙烯比重僅為0.9-0.91，石墨改性聚丙烯比重為1.1.而石墨比重為2.03-2.07,鐵殼比重7.8.因此,石墨改性聚丙烯吸收器非常輕便,同面積的吸收器重量?jì)H是石墨的1/3-1/4,而且,聚丙烯、石墨改性聚丙烯的機械強度比石墨大的多,對設備的運輸、安裝、使用、維修極有利.(按10m2例）石墨膜式吸收器388kg,而石墨改性聚丙烯降膜式吸收器約90kg。

三、耐溫較高：聚丙烯的熔點為167-174℃，因此，一般使用溫度可達110-120℃，在無外力的情況下，150℃也不變形。

四、不易結垢：由于列管內外表面光潔較高，分子結構無極性，因此，冷卻水很難在管壁形成垢層，大大降低了垢層熱阻，提高了傳熱系數。一旦發現結垢，可用鹽酸浸泡或循環除去，不會(huì )對設備造成腐蝕。這是石墨膜式吸收器做不到的。

五、適用范圍：可用于合成氯化和回收氯化氫氣體吸收。也可以用于H2、S、SO2、NH3等氣體的吸收，得到了產品濃度比絕熱吸收高5%。采用二級串聯，循環吸收，效率可達98%以上。吸收能力：吸收器的生產能力可以在較大范圍內進行調整，控制方便。例如二臺10M2膜式吸收器串聯使用，一天中獲得31%鹽酸10——20噸。

六、操作：吸收劑與被吸收的氣體可逆流操作，也可并流操作。逆流操作時上升的流體將導致液膜厚度增加。液膜流速降低，一般當氣體流速在管內5-10m/s時出現液泛現象，并流操作時氣體由上而下流動，將會(huì )使液膜厚度減薄，液膜流速增加，在氣體流速相同的情況下，并流時的流體阻力比逆流時小得多。并流時氣速可高達15-30m/s.但吸收推動力比逆流時小，目前生產中大多采用并流操作。

七、工藝數據控制

1.溫度:本設備可適用的溫度范圍是-10℃-125℃.為了提高吸收率,應盡量降低吸收劑溫度.

2.壓力:殼程和管程均應≤2.5kg/cm2(表）

3.真空度:殼程和管程均應≤600mmHg柱

4.吸收HC1I濃度而定,一般10-20m3/h（10m2吸收器）

5.降溫水用量可根據操作工藝條件熱量衡量而定,增加降溫水用量、降低水溫,有利提高吸收率.

注意事項

一、搬運安裝注意事項:

1.搬運時一定輕吊輕放,嚴禁碰撞敲擊,不得受其他重物擠壓.

2.安裝時必須將支座牢固地裝在鋼支架上.設備要求垂直,傾斜≤列管總長0.010.

3.所連鐵管道應用管架固定好,不得支承在塑料管口、法蘭上,接管法蘭對外聯接時,不得強制安裝.在上法蘭螺栓時應均勻對稱緩慢操作,不得施以暴力,以免損壞設備.

二、使用注意事項:

1.吸收器應在圖紙規定的溫度壓力、介質范圍內使用,不得超溫超壓.

2.使用時必須先通過冷卻劑在通入管內物料.如物料溫度過高,應在吸收器前后增加換熱器.

3.供用冷卻劑必須潔凈,不得混有泥沙、水草等雜物、以免堵死通道.必要時可加一過濾器除去水中雜物,在冬季停止工作時,應立即排除凈管外冷卻水,以防凍壞.

4.隨時注意管內外物料是否有串通現象,一旦發生立即查出滲漏管子,并及時更換.檢修后設備經試壓后方準使用.

5.當傳熱能力低落時,可用鹽酸浸泡或循環去除管外壁垢層,管內被結晶物堵塞時,可加熱熔融清洗,嚴禁用機械法處理.
